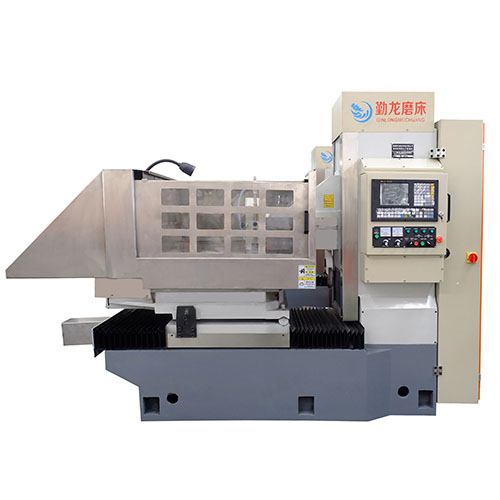

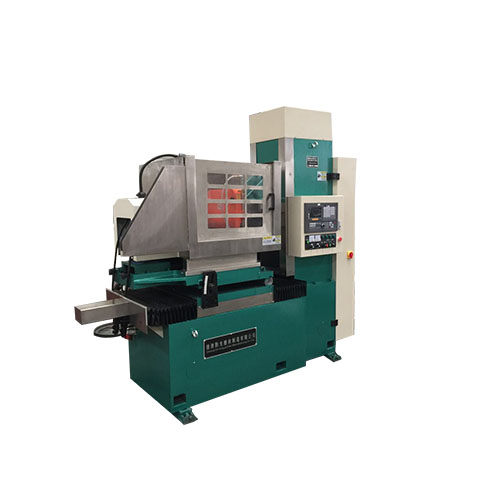

SKM73100臥軸式(shi)圓(yuan)臺平(ping)面磨(mo)床是我(wo)公司吸收國內外高精磨(mo)床結構(gou)與制造技術(shu)開發出的新型臥軸圓(yuan)臺平(ping)面磨(mo)床。
工作圓臺直(zhi)徑ф1050mm，采(cai)用(yong)工作臺在床身上變頻旋轉，拖(tuo)板沿(yan)水平往復(fu)移動，磨頭沿(yan)拖(tuo)板垂(chui)直(zhi)移動進給的布局型(xing)式。
磨頭主軸(zhou)軸(zhou)承(cheng)采用(yong)精密滾動軸(zhou)承(cheng)，剛性好、精度高。
床身、立柱上布局直(zhi)線導軌副和滾(gun)珠傳動單元，采用準確定位伺服(fu)電機驅動。
整(zheng)體(ti)結構穩重緊湊、精度高(gao)、性能(neng)可(ke)靠、制造(zao)工藝好，操作(zuo)方便。
18072822299

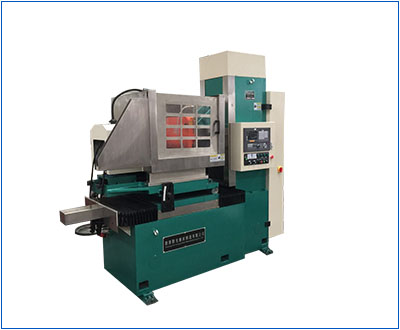

適(shi)用·范圍
● 采用(yong)砂輪周(zhou)邊磨(mo)削，工(gong)(gong)件上下兩平面(mian)(mian)均可獲得高精度(du)(du)平行度(du)(du)、尺寸精度(du)(du)和工(gong)(gong)件表面(mian)(mian)粗(cu)糙度(du)(du)。
● 適合圓臺平(ping)面磨(mo)(mo)削，本機主要(yao)磨(mo)(mo)削直徑φ1050范(fan)圍內的圓形端面、平(ping)面加工件(jian)（根據需要(yao)可定制(zhi))。
● 適用磨(mo)削環形零(ling)件，適用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽(qi)配廠(chang)(chang)、陶(tao)瓷(ci)密(mi)封件廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動(dong)機(ji)廠(chang)(chang)、工(gong)具廠(chang)(chang)和一(yi)般機(ji)械廠(chang)(chang)的產品(pin)車(che)(che)間和工(gong)具車(che)(che)間，磨(mo)削加工(gong)精密(mi)零(ling)件。
產(chan)品·特點
磨頭結構
磨頭采(cai)用靜壓(ya)結構(gou)，克(ke)服(fu)了(le)軸(zhou)承啟動和(he)停止時出(chu)現(xian)的(de)(de)干摩擦造成(cheng)的(de)(de)軸(zhou)與軸(zhou)承磨損現(xian)象，提高(gao)(gao)(gao)了(le)主(zhu)(zhu)軸(zhou)的(de)(de)使用壽命及精度(du)保持性；當主(zhu)(zhu)軸(zhou)啟動后，依靠淺腔階梯效應(ying)形成(cheng)較大(da)的(de)(de)動壓(ya)承載(zai)力，大(da)大(da)地提高(gao)(gao)(gao)了(le)主(zhu)(zhu)軸(zhou)剛度(du)；高(gao)(gao)(gao)壓(ya)油(you)膜的(de)(de)均化作用和(he)良好和(he)抗振性保證了(le)主(zhu)(zhu)軸(zhou)具有很高(gao)(gao)(gao)的(de)(de)旋(xuan)轉精度(du)和(he)運轉平(ping)穩性。（11）KW電機驅動，最高(gao)(gao)(gao)轉速1450rpm。設備采(cai)用高(gao)(gao)(gao)速（CBN）砂(sha)輪加工兩端面(mian)(mian)，提高(gao)(gao)(gao)端面(mian)(mian)光潔度(du)。（砂(sha)輪可根據用戶需求(qiu)定制）
機床重要零部件
均采用(yong)品牌廠家產品，質量可靠(kao)，易于維護。如導軌用(yong)德國力士樂品牌，臺灣絲桿，進口電器，海利普(pu)變頻器等(deng)等(deng)。
鑄件材料
鑄件(jian)采(cai)用(yong)375HT材(cai)料，材(cai)質好，強(qiang)度高(gao)(gao)，床(chuang)身立(li)柱(zhu)均采(cai)用(yong)二(er)次回(hui)火處(chu)理，消(xiao)除內應力，延長機床(chuang)壽(shou)(shou)命(ming)(ming)，以確保(bao)高(gao)(gao)精(jing)度，高(gao)(gao)剛性(xing)，延長機床(chuang)壽(shou)(shou)命(ming)(ming)。
床身立柱
床身立(li)柱(zhu)均用進口(kou)加(jia)工(gong)(gong)(gong)中心和進口(kou)龍門加(jia)工(gong)(gong)(gong)中心加(jia)工(gong)(gong)(gong)，高精的(de)加(jia)工(gong)(gong)(gong)設備和加(jia)工(gong)(gong)(gong)工(gong)(gong)(gong)藝保(bao)證了精度。
電氣采用獨立電柜
電(dian)氣采用獨立電(dian)柜，獨立操縱臺，自(zi)主研(yan)發的數控(kong)系統控(kong)制，可實現(xian)自(zi)動(dong)(dong)控(kong)制，自(zi)動(dong)(dong)完成循(xun)環磨削，自(zi)動(dong)(dong)檢測對刀，自(zi)動(dong)(dong)分(fen)辨(bian)、自(zi)動(dong)(dong)補償，操作簡單方便。
裝置結構
橫向進(jin)給及垂直進(jin)給裝置(zhi)，由(you)伺服(fu)電機（≥10N.m）、減速機構、滾(gun)珠絲(si)杠、直線導軌(gui)。其(qi)中垂直軸有(you)制動或自鎖裝置(zhi)，并配有(you)光柵尺(chi)絕對坐標(biao)定位。
設置潤滑點
磨床各(ge)導軌處均設置(zhi)潤滑點，由電動潤滑泵(beng)進(jin)行(xing)潤滑。為工(gong)作臺配備獨立供油箱，進(jin)、回管路通過拖鏈合理(li)布局。
芯線圈設計
電(dian)磁(ci)(ci)吸盤采用銅(tong)芯線圈設計(ji)，表(biao)面(mian)花盤采用同心圓并割花設計(ji)，客戶也可定制(zhi)花盤。表(biao)面(mian)磁(ci)(ci)力均勻(yun)，并配備了自動(dong)充退(tui)磁(ci)(ci)裝(zhuang)置，具(ju)有磁(ci)(ci)力可調(diao)、失磁(ci)(ci)保護等功能。
不變形，精度高
加工產品不變形，精度高(gao)，工件厚度差(cha)距保(bao)持(chi)在 0.01mm以內，具體詳(xiang)見產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削(xue)工件最大尺寸(cun) | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大(da)承重(zhong)（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往復速(su)度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主(zhu)軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸(zhou)定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速(su)升(sheng)降(jiang)(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給(gei)最小進給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平(ping)面(mian)度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端(duan)面跳(tiao)動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機(ji)功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂(chui)直升降(jiang)伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工(gong)作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水(shui)泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
