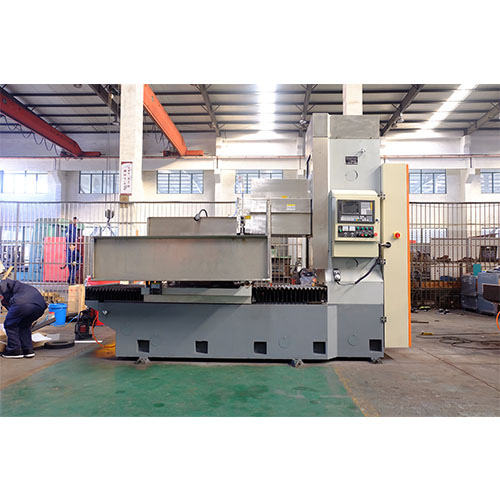

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結(jie)構穩重緊湊、精(jing)度高、性能可靠、制造(zao)工藝好(hao)，操作方(fang)便(bian)。
18072822299
適用·范圍
● 采用砂(sha)輪周邊(bian)磨削，工件(jian)上下兩平面(mian)均可獲得高精度(du)平行度(du)、尺寸精度(du)和(he)工件(jian)表面(mian)粗(cu)糙度(du)。
● 適合圓(yuan)臺(tai)平(ping)面(mian)磨削(xue)，本機(ji)主要磨削(xue)直(zhi)徑φ2050范(fan)圍內(nei)的圓(yuan)形端面(mian)、平(ping)面(mian)加工件(jian)（根(gen)據需(xu)要可定制)。
● 適用(yong)磨削環形零件(jian)，適用(yong)于鋸片(pian)廠(chang)(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)(chang)、陶瓷密封件(jian)廠(chang)(chang)(chang)(chang)、摩擦(ca)片(pian)廠(chang)(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)(chang)、發動機廠(chang)(chang)(chang)(chang)、工(gong)具廠(chang)(chang)(chang)(chang)和一般(ban)機械廠(chang)(chang)(chang)(chang)的產品車間和工(gong)具車間，磨削加工(gong)精密零件(jian)。
產品·特點
磨頭結構
磨頭采用(yong)(yong)靜壓(ya)結構，克(ke)服了(le)軸承啟(qi)動(dong)和停止時出現(xian)的(de)(de)干摩(mo)擦造成的(de)(de)軸與(yu)軸承磨損現(xian)象，提高了(le)主(zhu)軸的(de)(de)使用(yong)(yong)壽命及精(jing)度保持(chi)性；當(dang)主(zhu)軸啟(qi)動(dong)后，依靠淺(qian)腔階(jie)梯效(xiao)應形成較大的(de)(de)動(dong)壓(ya)承載力(li)，大大地提高了(le)主(zhu)軸剛(gang)度；高壓(ya)油膜的(de)(de)均化(hua)作用(yong)(yong)和良好和抗振性保證了(le)主(zhu)軸具有很(hen)高的(de)(de)旋轉精(jing)度和運轉平穩性。（11）KW電機驅動(dong)，最高轉速(su)1450rpm。設備采用(yong)(yong)高速(su)（CBN）砂輪(lun)加工兩端(duan)面(mian)，提高端(duan)面(mian)光潔度。（砂輪(lun)可根據用(yong)(yong)戶(hu)需求定制）
機床重要零部件
機床重(zhong)要零部件，均(jun)采用品牌(pai)廠家(jia)產品，質量可(ke)靠，易于維(wei)護。如導軌(gui)用德(de)國力士樂(le)品牌(pai)，臺(tai)灣絲桿(gan)，進(jin)口電器，海利普變頻器等等。
鑄件材料
鑄件采(cai)用375HT材(cai)料，材(cai)質好，強(qiang)度高(gao)(gao)，床身立(li)柱均(jun)采(cai)用二次(ci)回火處理，消除內應力，延長機床壽(shou)命(ming)，以(yi)確保高(gao)(gao)精度，高(gao)(gao)剛性，延長機床壽(shou)命(ming)。
床身立柱
床身(shen)立柱均用進口加(jia)工(gong)(gong)中心(xin)和進口龍(long)門(men)加(jia)工(gong)(gong)中心(xin)加(jia)工(gong)(gong)，高精的(de)加(jia)工(gong)(gong)設備和加(jia)工(gong)(gong)工(gong)(gong)藝保證了精度。
電氣采用獨立電柜
電氣采用(yong)獨立電柜(ju)，獨立操縱(zong)臺，自(zi)(zi)主研發的數控(kong)系統(tong)控(kong)制，可實現自(zi)(zi)動(dong)(dong)(dong)(dong)控(kong)制，自(zi)(zi)動(dong)(dong)(dong)(dong)完成循環(huan)磨削，自(zi)(zi)動(dong)(dong)(dong)(dong)檢測(ce)對(dui)刀，自(zi)(zi)動(dong)(dong)(dong)(dong)分(fen)辨、自(zi)(zi)動(dong)(dong)(dong)(dong)補償，操作簡單方便。
裝置結構
橫向進(jin)給及(ji)垂直進(jin)給裝(zhuang)置(zhi)，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有(you)制動(dong)或(huo)自(zi)鎖裝(zhuang)置(zhi)，并配有(you)光(guang)柵尺絕對坐標定位。
設置潤滑點
磨床各(ge)導軌處均設(she)置(zhi)潤(run)滑(hua)點，由電動(dong)潤(run)滑(hua)泵進行(xing)潤(run)滑(hua)。為(wei)工作臺配備獨立(li)供油箱(xiang)，進、回(hui)管路通過拖鏈合理布局。
芯線圈設計

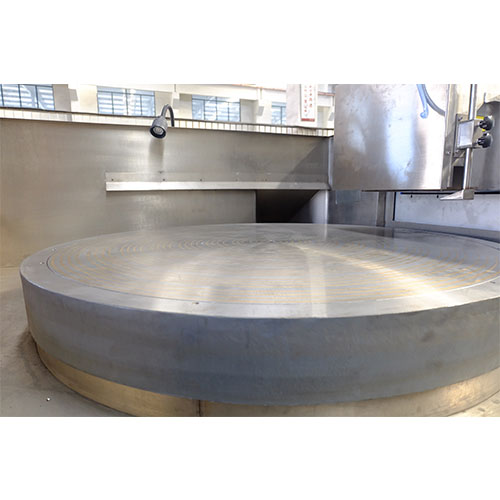

電磁吸盤(pan)采用(yong)銅芯(xin)線圈設計(ji)，表(biao)面(mian)花盤(pan)采用(yong)同心圓并(bing)割花設計(ji)，客戶也可(ke)定(ding)制花盤(pan)。表(biao)面(mian)磁力均勻，并(bing)配備了(le)自動充退(tui)磁裝置(zhi)，具有磁力可(ke)調、失磁保(bao)護等功能(neng)。
不變形，精度高
加工產品不變形，精度高(gao)，工件厚度差距保持(chi)在 0.01mm以(yi)內(nei)，具體詳見產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
